Scheithauer AS Custom - Bauabschnittsfotos 1

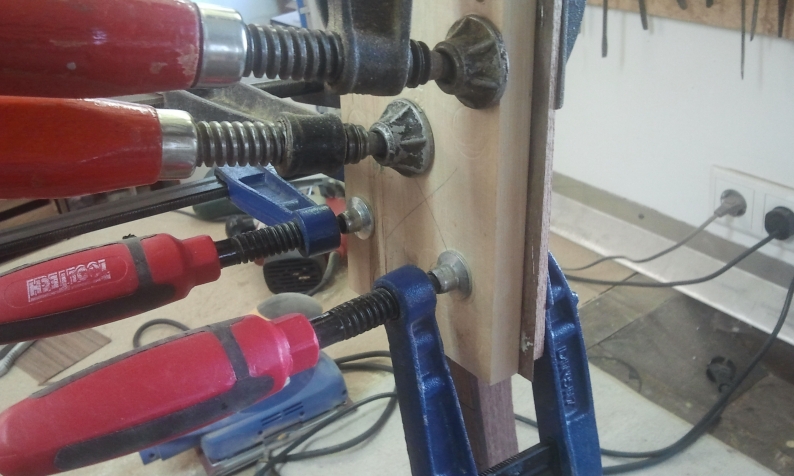

  • Verleimung der Halsstreifen, Anschnitt der Kopflattenschräge,
  • Einlegung des Halsstabes (Dual Action),
  • Ausrichten und Aufleimen des Griffbretts,
  • Ausarbeiten und Erstellen der Korpusschablone,

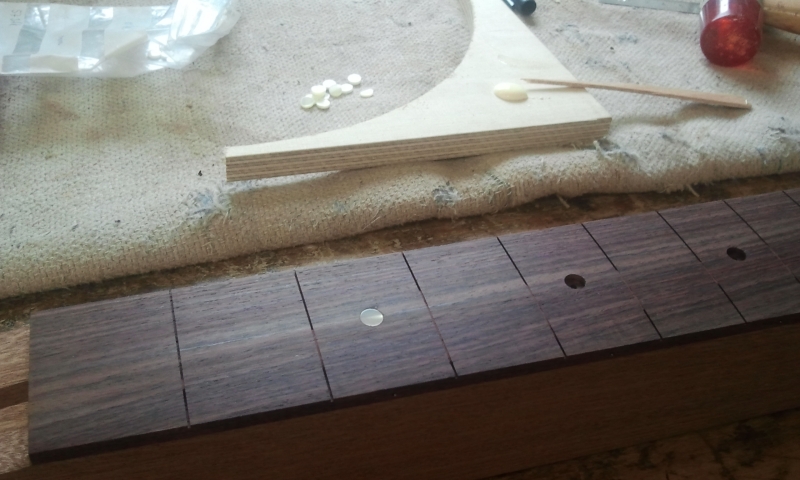

  • Einschleifen des Griffbrettradius, Einsetzen der Dots und Sidedots
  • Einleimen der seitlichen Kopfplattenflügel
  • Ermittlung der Position der F-Löcher und Potis
  • Kopfplatte mit Ebenholz furnieren.
246.06 KB
243.06 KB
102.90 KB
116.84 KB
107.51 KB
110.25 KB
117.96 KB
111.89 KB
110.87 KB
103.95 KB
248.17 KB
278.12 KB
296.53 KB
263.46 KB
242.20 KB
250.68 KB
261.79 KB



Scheithauer AS Custom - Bauabschnittsfotos 2

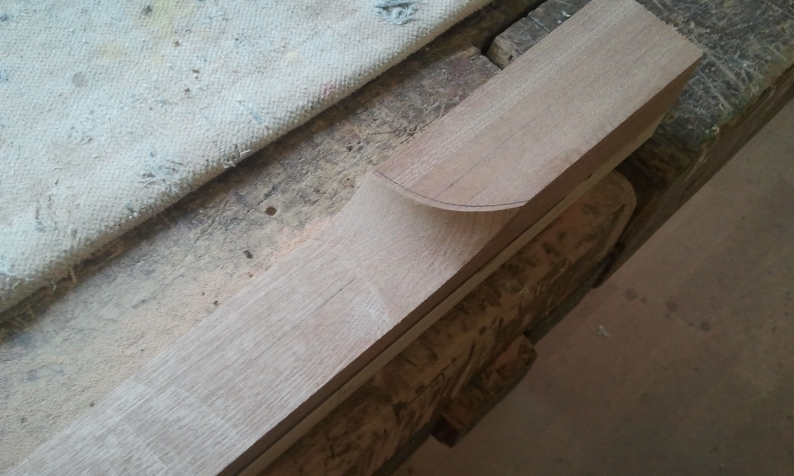

  • Herausarbeitung des Halsprofils,
  • Ansicht von Halsfuß und der Korpusübergang,
  • Zugang zum Stellstab wieder freilegen,
  • Feinschliff des Griffbretts.
270.57 KB
288.93 KB
238.15 KB
236.71 KB
283.74 KB
274.27 KB
230.13 KB



Scheithauer AS Custom - Bauabschnittsfotos 3


  • Bohrungen für die Mechaniken,
  • Bundierung (seitlich wird das Bunddraht ausgeklinkt, damit nur die Bundkrone stehen bleibt und zu sehen ist) das hat den Vorteil, daß auch bei geringer Luftfeuchte, z.B im Winter, keine Bundenden hervorstehen und einen störenden Grad verursachen; die Bundschlitze werden seitlich dann wieder mit Palisanderstaub-Paste verfüllt,
  • das Einsetzen des Sattels (wird natürlich bei der Fertigstellung noch korrekt nachgefeilt),
  • Übertragen der Elektrikkammern und aller notwendigen Maße und Linien auf den Bodyblock,
  • Fräsungen für Elektrik und Toggle.
238.11 KB
292.22 KB
234.03 KB
265.99 KB
263.29 KB
254.13 KB
238.12 KB
250.28 KB
273.16 KB
259.43 KB



Scheithauer AS Custom - Bauabschnittsfotos 4


  • grobes Ausfräsen der Hohlkammern,
  • Vorbereiten der Decke, die f-Löcher werden vorher eingefräst,
  • Aufleimen der Decke,

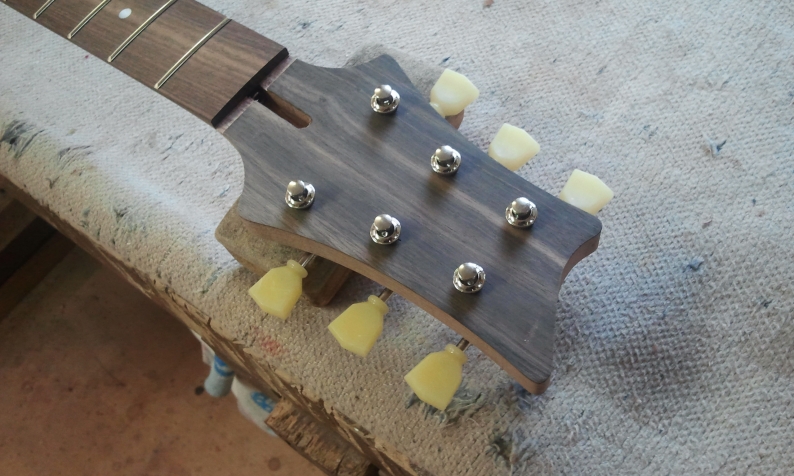

  • Einpassen der Mechaniken,
  • der Korpus wird ausgeschnitten und gefräst,
  • Fräsungen für das Binding,
  • Bohrungen für die Potis und den Toggle-Switch,
  • Vorbereiten des rückseitigen Shapings,

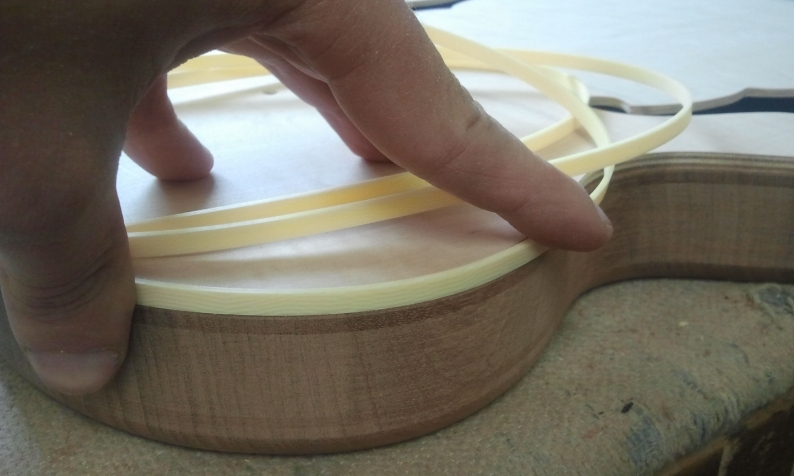

  • Einkleben des Bindings.
261.41 KB
228.00 KB
206.60 KB
302.17 KB
299.39 KB
299.63 KB
258.73 KB
221.80 KB
289.39 KB
301.69 KB
224.53 KB
225.04 KB
254.33 KB
261.62 KB



Scheithauer AS Custom - Bauabschnittsfotos 5


  • Säuberung und Vorschliff der Zargen,

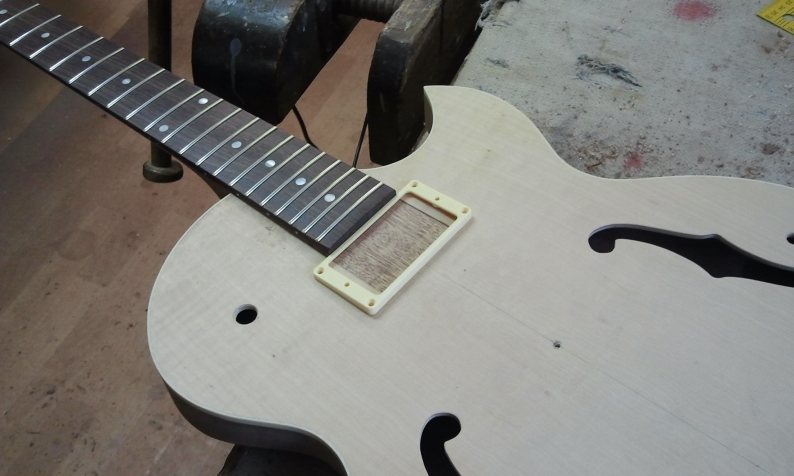

  • Einpassen des Halses,
  • Fräsung der Halstasche,
  • der Halsfuß wird in den Body eingelassen,
  • die Brücke wird positioniert und die Bohrungen für die Hülsen erledigt.
214.48 KB
239.24 KB
240.05 KB
272.44 KB
237.15 KB
262.16 KB
238.64 KB
270.99 KB
233.84 KB
266.85 KB
213.11 KB
229.69 KB
252.94 KB
259.25 KB
260.76 KB
272.54 KB



Scheithauer AS Custom - Bauabschnittsfotos 6


  • Abschluss der Holzarbeiten
281.23 KB
266.46 KB




Scheithauer AS Custom - Bauabschnittsfotos 7


  • Vorbreitung für die Halsverleimung, Feinschliff der Teile,
  • Einleimen des Halses,

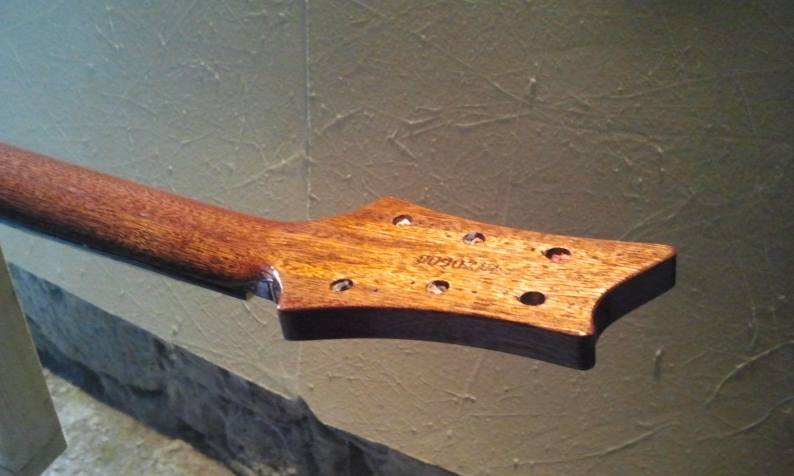

  • Einstanzen der Seriennummer,
  • Abkleben des Bindings, des Griffbretts etc.,
  • Verschließen der Poren mit einem speziellen Füller,
  • Ausstopfen der Hohlkammern und der E-Fächer mit Papier,
  • Aufspritzen der ersten Klargrundierung.
217.98 KB
242.84 KB
263.07 KB
249.54 KB
295.37 KB
241.97 KB
266.34 KB
277.40 KB
274.10 KB
274.97 KB



Scheithauer AS Custom - Bauabschnittsfotos 8

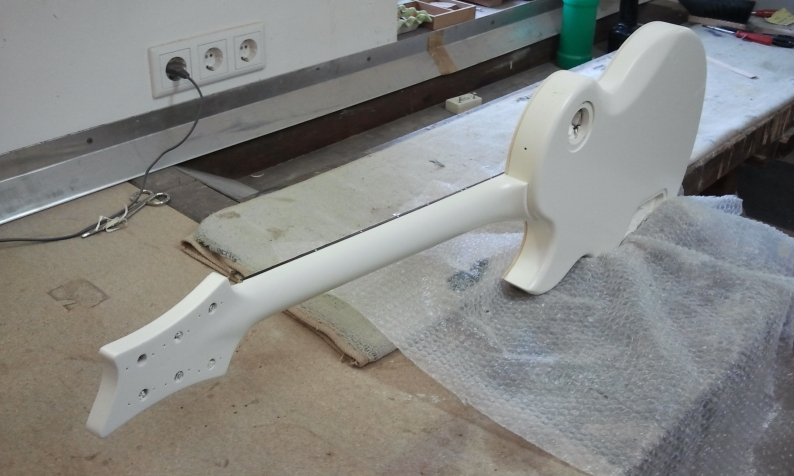

  • Grundierung mit weißem Füller,
  • Feinschliff,
  • Einstanzen der Seriennummer,

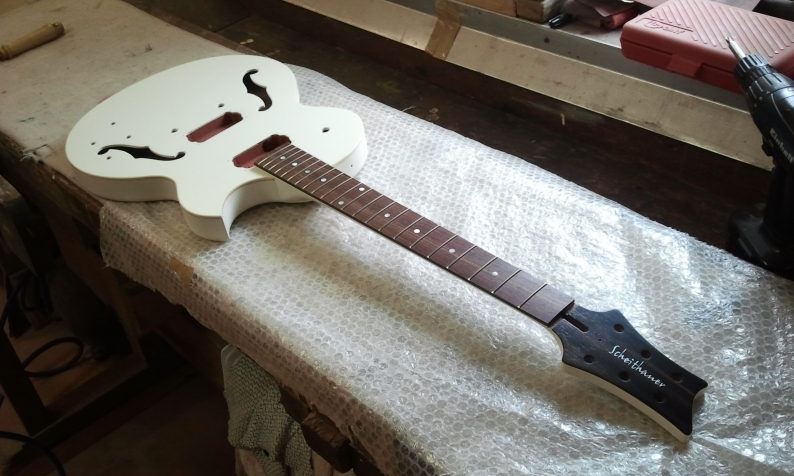

  • Lackierung mit perlweiß und Satin-Decklack,
  • das Logo wird aufgebracht,
  • Abschirmung der PU-Kammern mit Kupferlack.
221.25 KB
206.19 KB
245.94 KB
245.26 KB
202.63 KB
233.76 KB
252.72 KB
261.70 KB
280.74 KB
229.47 KB



Scheithauer AS Custom - Bauabschnittsfotos 9


  • Bundbearbeitung,
  • Einbau der Mechaniken,
  • Beginn der Arbeiten an der Elektrik.
288.30 KB
325.79 KB
299.97 KB
219.38 KB
264.23 KB
303.27 KB
215.47 KB

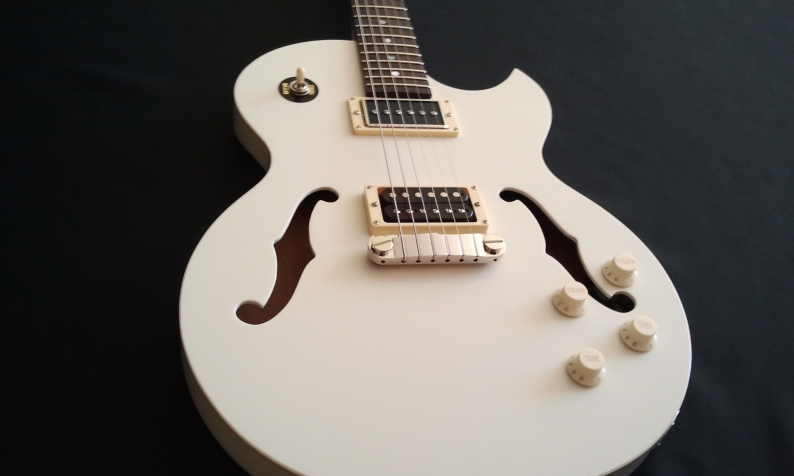

Scheithauer AS Custom - Finale:-))))


180.01 KB
171.53 KB
198.29 KB
211.43 KB
199.34 KB
171.71 KB
213.38 KB
